DCF77 Signal-Generator ( Signal Geber )
mit Download & Video
Diese einfache Schaltung generiert DCF77-Signale, so dass man auch in störungsbehafteter Umgebung seine DCF77-Schaltungen testen kann.

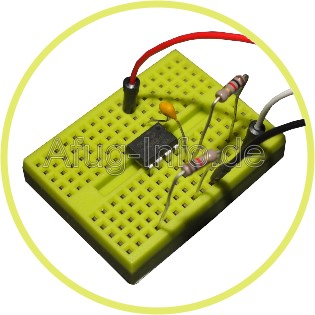

Der kleine Signal-Generator besteht nur aus wenigen Bauteilen und gibt insgesamt 10 aufeinander folgende Minuten lang Zeitzeichensignale aus (von 23.55, 31.12.2020, bis 00.05 Uhr, 1.1.2021). Auf diese Weise werden auch Stunden, Wochentag, Kalendertag, Monat und Jahr jeweils einmal umgeschaltet. Nach Ablauf der 10 Minuten werden die Signale in einer Endlosschleife wiederholt.
Das Video beinhaltet außerdem eine Übertragung der Geber-Signale über Langwelle.
|
|
 |

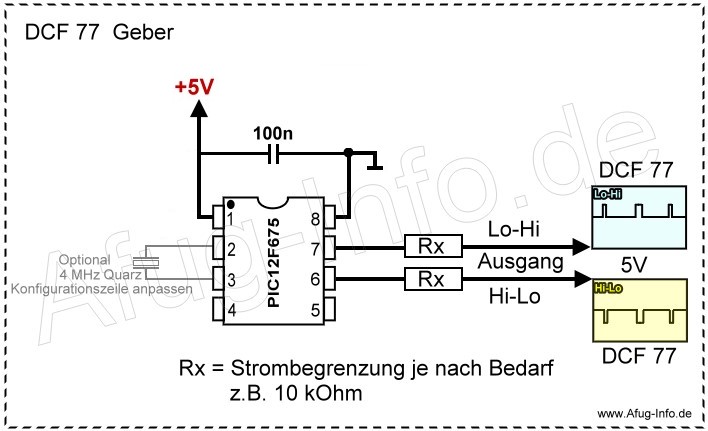

Schaltplan
 |
hex Code
Aus Missbrauchsgründen sind hex-Codes nicht öffentlich zugänglich. Bei Interesse an einem Microcontroller bitte Anfrage per eMail senden.
Konfigurationszeile:
MCLR und LVP sind ausgeschaltet. Standardmäßig ist der interne Oszillator mit 4 MHz gewählt. Wer ein externes 4-MHz Quarz verwenden möchte, bitte Konfigurationszeile für den Oszillator entsprechend anpassen.
