DCF-77-Schaltung mit Echtzeit-Anzeige der empfangenen Bits

zum Testen von DCF-77-Modulen, zur Störungserkennung usw.

Mit dieser einfachen Schaltung mit einem PIC16F628A bzw. Microcontroller kann man DCF-77-Module (Lo-Hi und Hi-Lo Pegel) testen - in Echtzeit - mit Anzeige des jeweils empfangenen Bits. Die Schaltung kann auch zum Erkennen von Empfangsstörungen sowie als Konverter Lo-Hi zu Hi-Lo und umgekehrt verwendet werden. Ebenso wird gezeigt, wie man durch Setzen einer Lötbrücke bei manchen Modulen den Ausgangspegel von Hi-zu-Lo und umgekehrt ändern kann. Das Video zeigt zudem die Funktionsweise des Langwellen-Zeitzeichensenders und erläutert das Dekodierschema.


Video-Vorschau: DCF77


Der durchgehende Echtzeit-Empfang ermöglicht es, Störungen ausfindig zu machen und die optimale Antennenposition zu finden.
Wie man die DCF77-Antenne bestmöglich ausrichten kann, zeigt das nachfolgende Video.

Video-Vorschau: DCF77

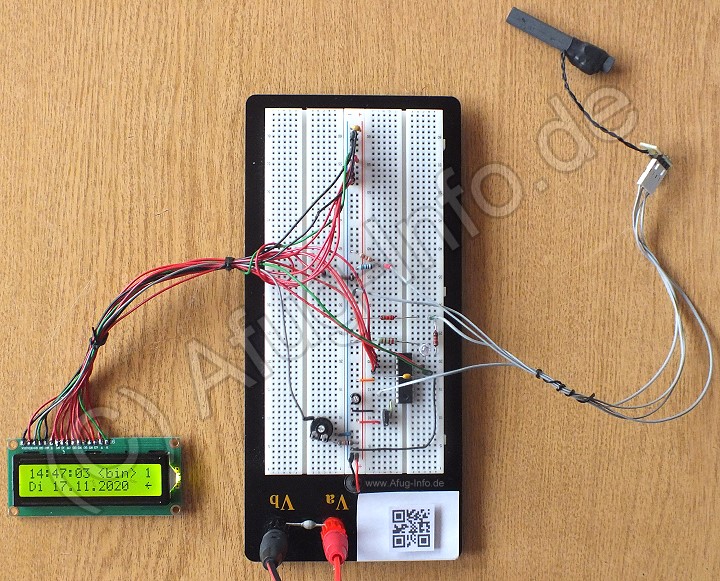

Testboard DCF77


hex Code

Aus Missbrauchsgründen sind hex-Codes nicht öffentlich zugänglich. Bei Interesse an einem Microcontroller bitte Anfrage per eMail senden.

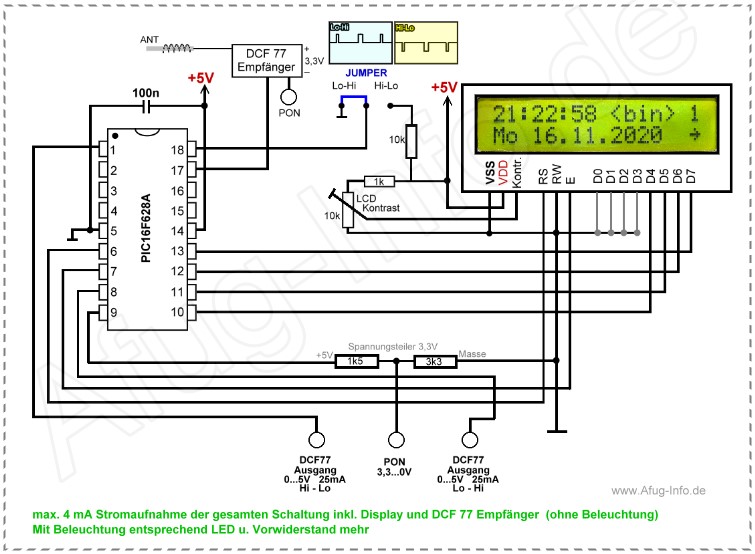

Schaltplan

Schaltplan: DCF77


Dez. 2020 / Mai 2022
