Lauflicht 14 + 1x Analog - mit Video
14 Lauflicht-Muster plus 1 Analog-Eingang für eigene Beschaltungen
Aufgrund zahlreicher Anfragen von Modellbauern ist diese Lauflicht-Schaltung entstanden. Sie beinhaltet 14 Lauflicht- bzw. Blink-Muster. Die Geschwindigkeit ist individuell einstellbar und wird für jedes Lauflicht einzeln und dauerhaft gespeichert. Zudem ist als 15. Muster ein Analog-Eingang vorhanden, der - je nach Eingangsspannung - die Leuchtdioden aufleuchten lässt. Je nach Einstellung als Balken- oder Punkt-Anzeige. Mithilfe des Analog-Eingangs kann man vielseitige Dinge visualisieren wie z.B. Temperatur, Helligkeit, Wasserstand, Infrarot-Fernbedienungen usw.
Die 14 Lauflicht-Muster umfassen u.a.
- dynamische Kfz-Blinker
- Blaulicht
- Rundumleuchte
- Scanner von KITT aus Knight Rider
- Leuchtturm-Muster, u.a. die Kennung des Leuchtturms "Roter Sand" in der Nordsee
usw.

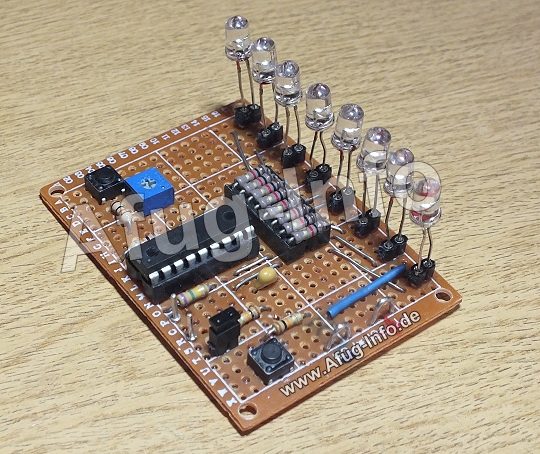

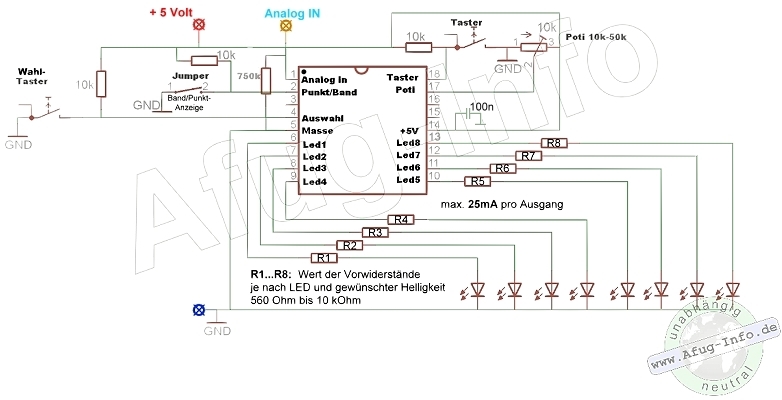

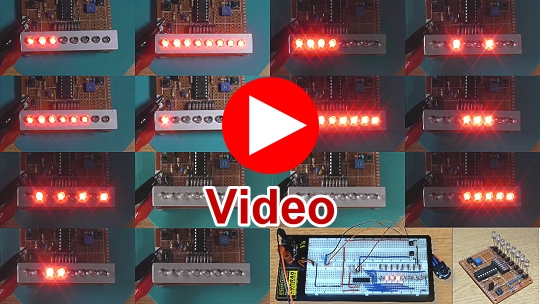

Das Video zeigt Funktionen, Bedienung und Schaltplan.
 |
 |
 |
Bedienung und Funktionen
Beim allerersten EINSCHALTEN, ist kein Programm gewählt, die LEDs leuchten nicht.
Mit dem Wahl-Taster ( 1x- 15x ) kann man ein PROGRAMM WÄHLEN:
1x drücken für das erste Muster
2x drücken für das zweite Muster
usw.
15x oder öfter drücken: Analog-Eingang
Nach dem Loslassen der Taste hat man 1,2 Sek. Zeit, um ein weiteres Mal zu drücken. Erfolgt in dieser Zeit kein Tastendruck, wird das Programm aufgerufen.
Wird die Stromversorgung getrennt, ist beim erneuten Einschalten das zuletzt gewählte Programm aktiv.
Um ein laufendes PROGRAMM zu STOPPEN, den Taster solange drücken, bis das Lauflicht stoppt und die Leuchtdioden die Nummer des zuletzt gewählten Lauflichts als BCD-Code anzeigen. Danach kann durch eine bestimmte Anzahl an Tastendrücken ein neues Programm gewählt werden.
Trennt man die Schaltung vom Strom und hält beim Einschalten den Programm-Wahl-Taster kurz gedrückt, wird der Speicher für das zuletzt gewählte Muster gelöscht (alle LEDs aus, kein BCD-Code).
Optional kann die Geschwindigkeit individuell für jedes Lauflicht separat eingestellt und dauerhaft gespeichert werden. Ändert man bspw. die Geschwindigkeit des ersten Lauflichts, bleiben die Geschwindigkeiten aller anderen Lauflicht-Muster davon unberührt. Die Geschwindigkeit wird über ein Poti und einen weiteren Taster eingestellt. Beim Loslassen dieses Tasters wird die eingestellte Geschwindigkeit gespeichert. Die eingestellte Geschwindigkeit bleibt so lange erhalten, bis man sie erneut ändert oder auf Standard zurücksetzt.
Zum Zurücksetzen auf Standard-Geschwindigkeit (= mittlere Geschwindigkeit) der kompletten Schaltung (alle Muster) macht man die Schaltung stromlos und hält beim Einschalten den Taster für die Geschwindigkeit kurz gedrückt. Nach dem Loslassen quittiert die Schaltung die Rücksetzung mit einem kurzen Blinken.
Mit einem Jumper (oder Schalter) kann man im Analog-Betrieb zwischen Balken- und Punkt-Anzeige wählen.
Jeder Ausgang am Chip ist mit max. 25mA belastbar. Möchte man leistungsstarke Leuchtdioden oder Glühbirnen verwenden, ist dies ebenfalls möglich mit einem nachgeschalteten Transistor oder Mosfet (z.B. BUZ10).
Die Taster schalten nach Masse. Beim Einbau in ein Fahrzeug muss also nur 1 Kabel verlegt werden. Die Masseverbindung kann man irgendwo an der Karosserie anbringen.
Microcontroller
Aus Missbrauchsgründen sind hex-Codes nicht zugänglich und werden nicht auch nicht per eMail versandt. Bei Interesse an einem beschriebenen Microcontroller bitte Anfrage per eMail senden.
April 2022
