8 LEDs an 4 Pins - Lauflicht mit PIC12F675 - ohne Schieberegister
6 Lauflicht-Muster über Taster auswählbar, Geschwindigkeit über Poti einstellbar

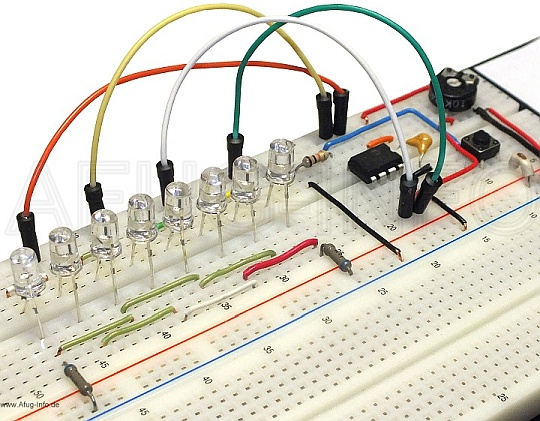

In diesem Video sehen wir, anhand einer kleinen Lauflicht-Schaltung
wie man ganz einfach und ohne weitere Bauteile
8 Leuchtdioden mit nur 4 Ausgangspins eines Microcontrollers ansteuern kann
und dass ein Microcontroller-Port nicht nur 2, sondern 4 Zustände annehmen kann.
Mit dem Taster kann man zwischen 6 verschiedenen Lauflicht-Mustern wählen und mit dem Potentiometer die Geschwindigkeit des Lauflichts einstellen (von langsam bis schnell).
 |
 |

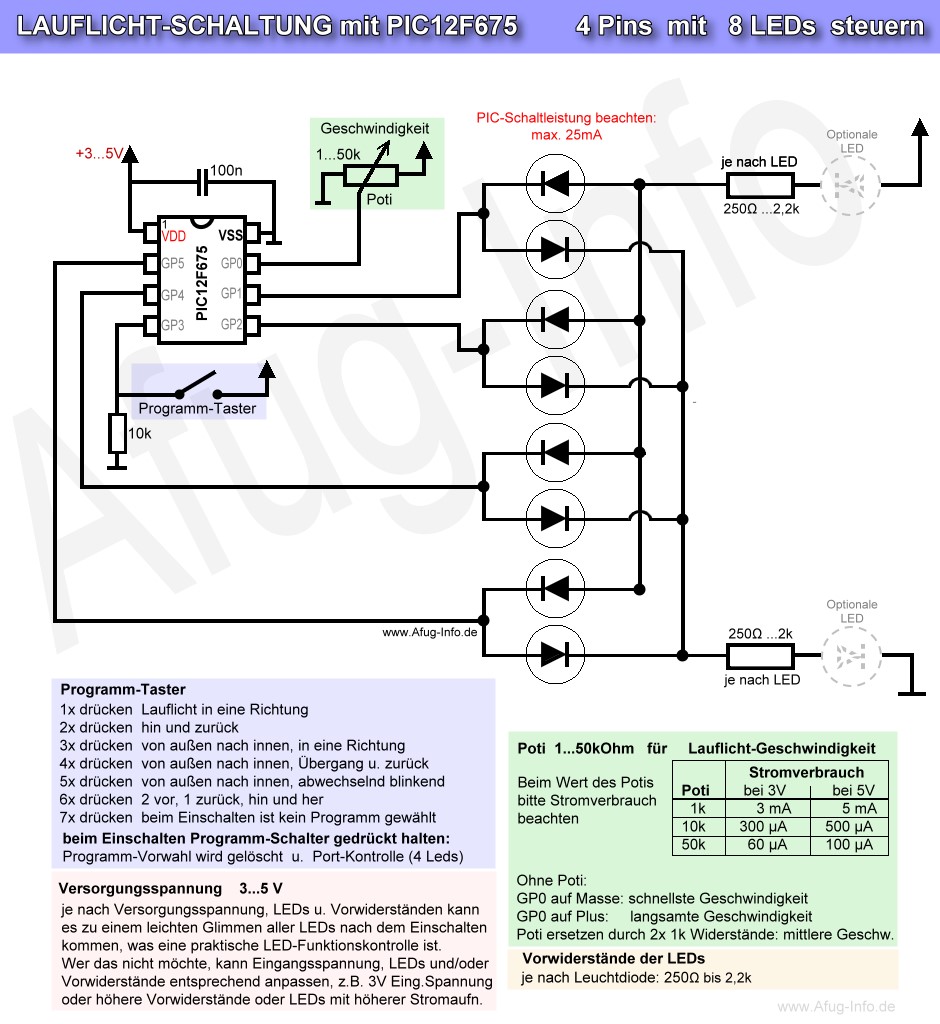

Schaltplan
 |
Extra Zusatz-Video
Zusatz-Video
Bedienung und Funktionen
Beim allerersten EINSCHALTEN, ist kein Programm gewählt, die LEDs leuchten nicht.
Mit dem Taster ( 1x- 7x ) kann man ein PROGRAMM WÄHLEN:
1x drücken Lauflicht in eine Richtung
2x drücken Lauflicht hin und zurück (Knight Rider KITT)
3x drücken Lauflicht von außen nach innen, in eine Richtung
4x drücken Lauflicht von außen nach innen, Übergang in der Mitte u. zurück
5x drücken Lauflicht von außen nach innen, abwechselnd blinkend
6x drücken Lauflicht 2 vor, 1 zurück, links nach rechts u. zurück
7x oder mehr drücken beim Einschalten ist kein Programm gewählt
Nach dem Loslassen der Taste hat man 1,6 Sek. Zeit, um ein weiteres Mal zu drücken. Erfolgt in dieser Zeit kein Tastendruck, wird das Programm aufgerufen.
Um ein laufendes PROGRAMM zu STOPPEN, den Taster ca. 1 Sekunde lang drücken, bis das Lauflicht stoppt. Danach kann durch eine bestimmte Anzahl an Tastendrücken ein neues Programm gewählt werden.
Wird die Stromversorgung getrennt, ist beim erneuten Einschalten das zuletzt gewählte Programm aktiv.
Stoppt man das laufende Programm durch einen ca. 1 Sekunde langen Tastendruck und drückt den Taster dann 7x, ist beim nächsten Einschalten kein Programm aktiv und alle LEDs bleiben aus (Neuwahl des Prgs.)
Hält man beim Einschalten die Taste gedrückt, wird das zuletzt gewählte Programm nicht übernommen (manuell wählen). Während des Drückens leuchten 4 LEDs (Port-Kontrolle).
Über das POTI (1k...50k) kann die Lauflicht-Geschwindigkeit von 10mS... 250mS geändert werden.
Microcontroller
Aus Missbrauchsgründen sind hex-Codes nicht zugänglich und werden nicht auch nicht per eMail versandt. Bei Interesse an einem beschriebenen Microcontroller bitte Anfrage per eMail senden.
Oktober 2020
