Verpolungsschutz leicht gemacht

Es ist schnell passiert, dass man versehentlich die Polung vertauscht. Ohne entsprechende Sicherungssysteme ist dann meist etwas defekt. Dagegen hilft ein Verpolungsschutz.

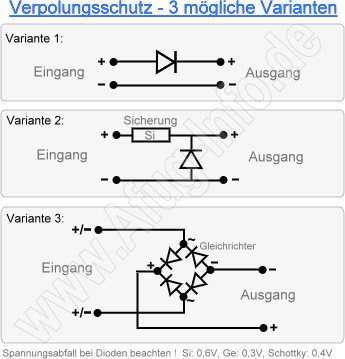

Im folgenden werden drei simple Möglichkeiten von vielen vorgestellt, wie man einen Verpolungsschutz realisieren kann. Besonders elegant und wirksam ist Variante 3.

Grafik: www.afug-info.de

Hinweis: Bitte Spannungsabfall bei Dioden beachten.
Silizium-Dioden: ca. 0,6 V
Germanium-Dioden: ca. 0,3 V (für geringe Stromstärke)
Schottky-Dioden: ca. 0,4 V
