BNC-Bananenstecker-Adapter

Einfach und schnell selbst gebaut - vielseitig einsetzbar

Die Anschl├╝sse verschiedener Ger├Ąte sind nicht immer kompatibel zueinander, da kann ein kleiner Adapter n├╝tzlich sein. Verwendbar ist der Adapter nicht nur f├╝r ├Ąltere Oszilloskope mit Bananenbuchsen-Eingang, sondern aufgrund des genormten Rasterma├čes auch f├╝r g├Ąngige Messger├Ąte. Durch kleine Modifikationen kann der Zwischenstecker vielseitig eingesetzt werden.

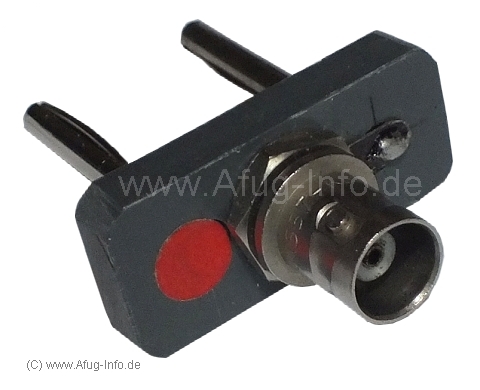

Bild: BNC-Bananenstecker-Adapter
Bild: Der BNC-Bananenstecker-Adapter ist vielseitig einsetzbar.


Geeignet ist der Adapter z.B. f├╝r ├Ąltere Oszilloskope wie den Hameg HM-207 etc., der beim X-Eingang nur ├╝ber Bananenbuchsen verf├╝gt. Mit dem Zwischenst├╝ck kann man z.B. den genannten Oszi mit einem BNC-Eingang versehen, ohne etwas verbasteln zu m├╝ssen.

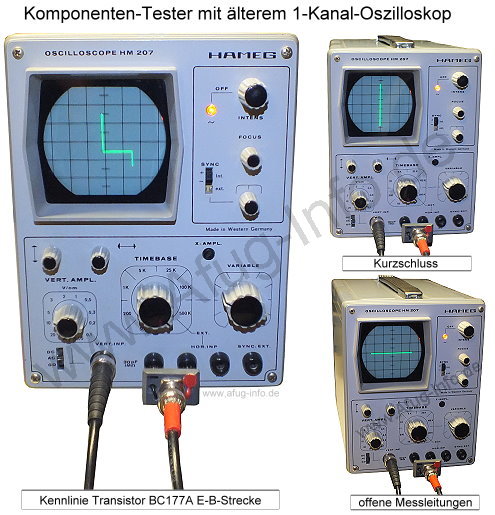

Bild: Anwendungsm├Âglichkeit des Adapters
Bild: Eine praktische Anwendungsm├Âglichkeit. Dank dem Adapter verf├╝gt der Hameg HM-207 nun ├╝ber einen zweiten BNC-Eingang. Damit kann u.a. ein Komponententester mit standardm├Ą├čigen BNC-Steckern angeschlossen werden - wie im obigen Foto.


Auch in Verbindung mit anderen Messger├Ąten - Multimeter, GDM 705/707, Millivoltmeter etc. - kann der Adapter eingesetzt werden.

Modifikationen

Durch kleine Modifikationen ergeben sich vielseitige Anwendungsm├Âglichkeiten: Wenn die Plus-Leitung durch den Einbau eines Kondensators (Wert z.B. 100n oder 220nF - je nach Anwendung) getrennt wird, ist das empfehlenswert, um den Wechselanteil einer Gleichspannung mit einem Multimeter oder einem grafischen Multimeter wie dem GDM-705/707 zu messen. Ohne Adapter besteht das Problem, dass der Wechselanteil nur sehr gering ist, der Gleichspannungsanteil aber sehr hoch. Nicht alle GDM-Ger├Ąte vertragen im kleinsten Bereich eine h├Âhere Eingangsspannung und gehen teils schon durch das Messen einer 9V-Batterie defekt. Der Adapter hingegen trennt den Gleichspannungsteil ab und l├Ąsst nur die Wechselspannung passieren.

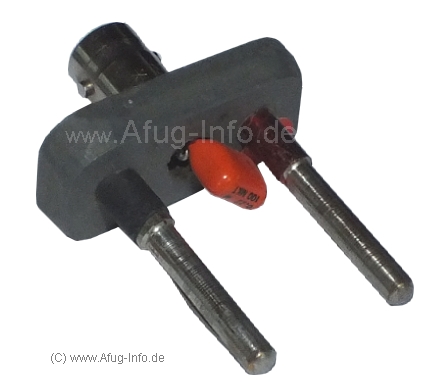

Bild: Modifizierter BNC-Bananenstecker-Adapter
Bild: Ein modifizierter Adapter.

Bauanleitung

Ben├Âtigt werden:


Als erstes wird eine stabile, ca. 5mm dicke Kunststoffplatte auf die entsprechenden Ma├če gebracht, z.B. 35mm L├Ąnge und 15mm Breite. Die Au├čenma├če sind jedem selbst ├╝berlassen, f├╝r eine gute Passgenauigkeit, sollten die Bohrl├Âcher f├╝r die Bananenstecker aber exakt 19 mm auseinanderliegen (jeweils mittig gemessen).

Die Bohrl├Âcher f├╝r BNC-Buchse und Bananenstecker sollten ca. 0,5mm kleiner sein, damit anschlie├čend noch ein Gewinde hineingeschnitten werden kann.

Wer keinen passenden Gewindeschneider zur Hand hat, kann auch das Gewinde eines Bananensteckers erhitzen und diesen dann m├Âglichst hei├č in die Bohrl├Âcher hineindrehen - dabei darauf achten, dass die Stecker nicht schr├Ąg angebracht werden, sondern gerade sitzen. Optional k├Ânnen die Bananenstecker evtl. noch verklebt werden.

Die BNC-Buchse kann man notfalls auch ohne Weiteres hineindrehen, das relativ feine Gewinde sorgt f├╝r den entsprechenden Halt. F├╝r strengen Sitz, das Bohrloch etwas kleiner als den BNC-Durchmesser bohren.

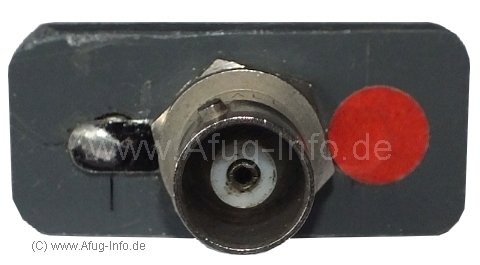

Bild: BNC-Bananenstecker-Adapter
Bild: Der BNC-Bananenstecker-Adapter von oben - mit der Masseverbindung und dem roten Aufkleber zur Kennzeichnung von Plus.

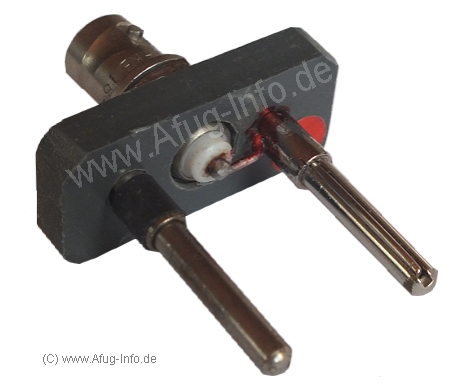

Bild: BNC-Bananenstecker-Adapter
Bild: BNC-Bananenstecker-Adapter - Ansicht von unten - mit der Plus-Verbindung.


Anschluss

Ist der mechanische Teil geschafft, werden BNC-Buchse und Bananenstecker noch miteinander verbunden. Ein Bananenstecker wird ├╝ber ein St├╝ck Draht (oder Kabel) mit dem Geh├Ąuse (Masse) der BNC-Buchse verl├Âtet, der andere Bananenstecker wird mit dem Innenleiter (Plus) der BNC-Buchse verbunden. Ein kleiner roter Aufkleber an der Oberseite des Adapters markiert Plus und sorgt f├╝r einen schnellen ├ťberblick.

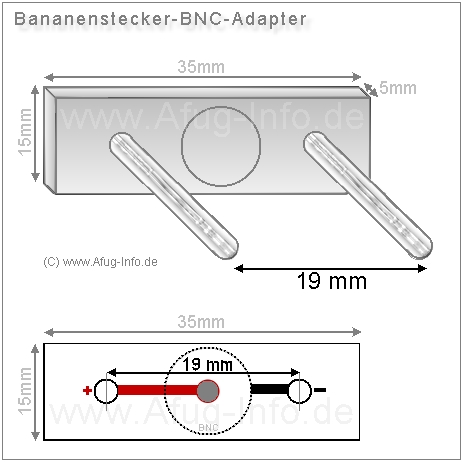

Bild: BNC-Bananenstecker-Adapter Anschluss
Bild: So ist der Adapter aufgebaut.

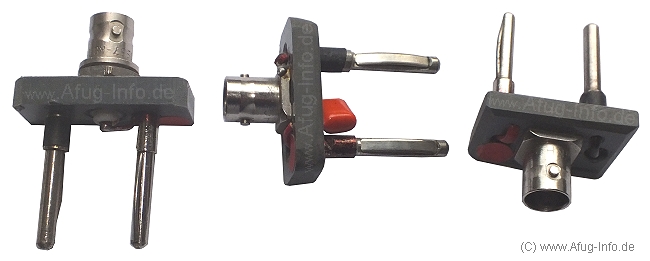

Bild: Mehrere BNC-Bananenbuchsen-Adapter
Bild: BNC-Bananenbuchsen-Adapter in verschiedenen Ausf├╝hrungen.


Je nach Anwendungszweck kann der Adapter nat├╝rlich nach eigenen W├╝nschen modifziert werden. Auch optisch erzielt der ein oder andere sicherlich bessere Ergebnisse als bei den hier vorgestellten Exemplaren.

Viel Erfolg beim Nachbauen !
