Quarz-Oszillator als TTL-Rechteckgenerator

F├╝r Impedanz- und Kabell├Ąngen-Messung sowie zur Fehlersuche verwendbar

Im Bereich "Tipps und Tricks" wurde eine einfache Methode beschrieben, wie man die Impedanz eines unbekannten Kabels herausfinden, die L├Ąnge eines Kabels messen und Fehler finden kann. F├╝r den zugeh├Ârigen Messaufbau ben├Âtigt man ein TTL-Rechtecksignal. Eine M├Âglichkeit besteht darin, dieses mit einem 1MHz-Quarz-Oszillator ebenso einfach wie g├╝nstig generieren (Bauteil-Kosten ca. 1 Euro, erh├Ąltlich in nahezu jedem Fachgesch├Ąft).

Bild: Quarz-Oszillator
Bild: Der verwendete Quarz-Oszillator mit 1 Mhz Grundfrequenz.

Quarz-Oszillatoren gibt es mit verschiedenen Frequenzen. Zur Impedanz-Messung sollte die Frequenz mindestens 800 kHz betragen. Hier wurde ein Bauteil mit 1 MHz Grundton verwendet. Dar├╝ber liegende Frequenzen sind f├╝r den hier vorgestellten Messaufbau nicht erforderlich bzw. w├╝rden zus├Ątzlich eine induktive und kapazitive Anpassung ben├Âtigen.

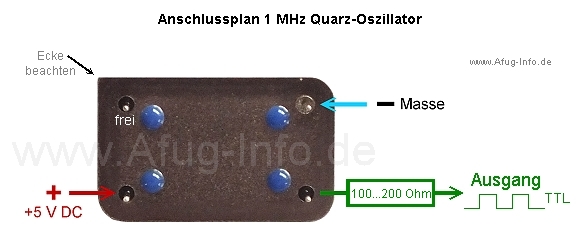

Bild: Quarz-Oszillator Beschaltung
Bild: Beschaltung des Quarz-Oszillators, um ein TLL-Rechtecksignal zu generieren. Bitte Bauteilform zur Orientierung beachten: Drei Ecken sind rund, nur eine ist eckig.

Mit 5V DC Eingangsspannung und folgender Beschaltung gibt der Quarz-Oszillator ein TTL-Rechtecksignal aus. Der Widerstand am Ausgang sollte einen Wert von ca. 100 bis 200 Ohm haben. Bitte zur Orientierung beachten: Drei Ecken des Bauteils sind rund, nur eine ist eckig.


Anwendungsm├Âglichkeit:

Verwendbar als Taktgeber zur Messung der Kabel-Impedanz und der Kabell├Ąnge sowie zur Fehlersuche in Kabeln.

Alternativ zum Quarz-Oszillator kann ein TTL-Rechtecksignal auch mit einem Mikroprozessor erzeugt werden.
