Verk├╝rzungsfaktor

Mit Liste der Verk├╝rzungsfaktor- und Impedanz-Werten der g├Ąngigsten Kabel

Was versteht man unter Verk├╝rzungsfaktor und wozu ben├Âtigt man das ?

W├Ąhrend man sich unter ÔÇ×Verk├╝rzungsfaktorÔÇť erst einmal nichts Konkretes vorstellen kann, verr├Ąt der englische Begriff ÔÇ×velocity factor" worum es geht, n├Ąmlich um Geschwindigkeit (velocity). Genauer gesagt, um die Ausbreitungs- oder Signalgeschwindigkeit.

Die Ausbreitungsgeschwindigkeit von Licht (Lichtgeschwindigkeit) ist die h├Âchste erreichbare Geschwindigkeit in der Raum-Zeit. Abgek├╝rzt wird sie mit dem Formelzeichen c (f├╝r celeritas, lateinisch f├╝r Schnelligkeit). Die Lichtgeschwindigkeit betr├Ągt 299.792.458 m/s und wird meist grob mit 300.000 km/s angegeben. Dies gilt aber nur im Vakuum. Schickt man eine Welle/ein Signal durch einen Leiter wie ein Kabel oder eine Leiterbahn, dann ist die Ausbreitungsgeschwindigkeit niedriger abh├Ąngig von den Eigenschaften des Leiters.

Der Verk├╝rzungsfaktor gibt dieses Verh├Ąltnis von Lichtgeschwindigkeit im Vakuum zur Ausbreitungsgeschwindigkeit im Leiter an. Der Verk├╝rzungsfaktor kann maximal den Wert 1 erreichen, was 100 Prozent der Lichtgeschwindigkeit c entspricht.

Grob ausgedr├╝ckt erreicht ein Signal in einem Leiter nur etwa Zweidrittel der Lichtgeschwindigkeit im Vakuum, also ca. 200.000 km/s. Dies bedeutet, dass ein Signal in 5ns etwa die Strecke von 1m zur├╝cklegt. Dies entspricht in etwa dem Verk├╝rzungsfaktor von 0,66 des RG-58-Kabels.

Den Verk├╝rzungsfaktor ben├Âtigt man f├╝r verschiedene Dinge, zum Beispiel zum Bau von Antennen (Antennenl├Ąnge) oder zur Bestimmung der Kabell├Ąnge

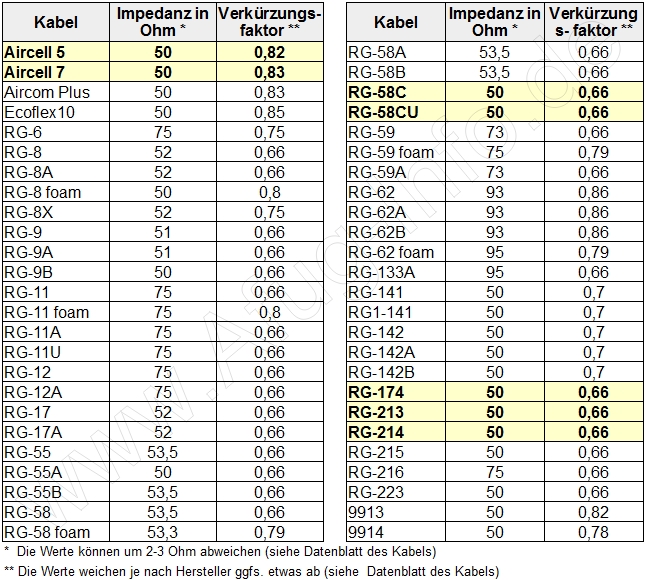

Impedanz und Verk├╝rzungsfaktor der g├Ąngigsten Kabel:

Kabel Impedanz in Ohm * Verkürzungs- faktor **
Aircell 5 50 0,82
Aircell 7 50 0,83
Aircom Plus 50 0,83
Ecoflex10 50 0,85
RG-6 75 0,75
RG-8 52 0,66
RG-8A 52 0,66
RG-8 foam 50 0,8
RG-8X 52 0,75
RG-9 51 0,66
RG-9A 51 0,66
RG-9B 50 0,66
RG-11 75 0,66
RG-11 foam 75 0,8
RG-11A 75 0,66
RG-11U 75 0,66
RG-12 75 0,66
RG-12A 75 0,66
RG-17 52 0,66
RG-17A 52 0,66
RG-55 53,5 0,66
RG-55A 50 0,66
RG-55B 53,5 0,66
RG-58 53,5 0,66
RG-58 foam 53,3 0,79
RG-58A 53,5 0,66
RG-58B 53,5 0,66
RG-58C 50 0,66
RG-58CU 50 0,66
RG-59 73 0,66
RG-59 foam 75 0,79
RG-59A 73 0,66
RG-62 93 0,86
RG-62A 93 0,86
RG-62B 93 0,86
RG-62 foam 95 0,79
RG-133A 95 0,66
RG-141 50 0,7
RG1-141 50 0,7
RG-142 50 0,7
RG-142A 50 0,7
RG-142B 50 0,7
RG-174 50 0,66
RG-213 50 0,66
RG-214 50 0,66
RG-215 50 0,66
RG-216 75 0,66
RG-223 50 0,66
9913 50 0,82
9914 50 0,78
* Die Werte können um 2-3 Ohm abweichen (siehe Datenblatt des Kabels)
** Die Werte weichen je nach Hersteller ggfs. etwas ab (siehe Datenblatt des Kabels)
