SSTV Funktionstest - mit mp3-Audio-Dateien

(Kein Funkger├Ąt erforderlich)

Es ist wohl schon vielen so ergangen, dass ausgerechnet dann, wenn man seine SSTV-Software ausprobieren und einstellen m├Âchte, auf die Schnelle keine SSTV-├ťbertragung auf dem Band zu finden ist. Mit den nachfolgenden Audio-Dateien im mp3-Format zum Download kann man sein SSTV-Programm auch ganz ohne Funkger├Ąt testen.

Erforderlich sind lediglich eine Software, die mp3-Dateien abspielen kann (z.B. die kostenlose Freeware IrfanView oder der Windows Media Player), die entsprechenden mp3-Dateien (Download auf dieser Seite unten) und ein SSTV-Programm (z.B. die kostenlose Freeware MMSSTV). Ansonsten sollte der Stereomix unter Windows aktiviert sein, sofern das nicht ohnehin schon der Fall ist (dann kann man gleich zur Zwischen-├ťberschrift "SSTV-Funktionstest mit mp3-Dateien" springen).

Wird mit dem Firefox-Browser der Download-Link der nachfolgenden Sound-Dateien angeklickt, wird sie direkt im Browser abgespielt, ohne dass die Datei zuvor heruntergeladen werden muss. Downloaden kann man sie nat├╝rlich trotzdem mit rechtem Mausklick und "Ziel speichern unter".

Alternativ ist auch eine Einspeisung ├╝ber einen externen mp3-Player ├╝ber den Mikrofon- oder Line-In-Eingang des PCs m├Âglich.

Selbstverst├Ąndlich kann nicht nur MMSSTV, sondern auch jedes andere SSTV-Programm mit den Dateien gespeist werden.


Stereomix unter Windows aktivieren

Unter Windows 7 ist der Stereomix leider nicht gleich auf den ersten Blick auffindbar, aber nichtsdestotrotz mit wenigen Klicks zu aktivieren.

Zuerst klickt man mit der linken Maustaste auf das Lautsprecher-Symbol in der Systemleiste. Es klappt sich ein kleines Fenster mit der Lautst├Ąrkenregelung auf, in diesem Fenster klickt man unten auf "Mixer".

Bild: Lautsprecher Mixer


In einem neuen Fenster wird dann der Lautst├Ąrkemixer ge├Âffnet; dort mit der linken Maus auf das Symbol ├╝ber "Systemsound" klicken.

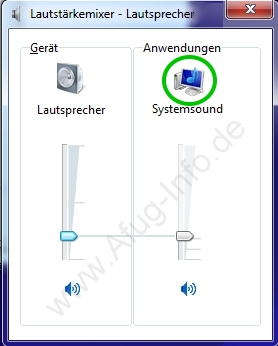

Bild: Systemsound
Bild: Auf das gr├╝n umrandete Symbol ├╝ber Systemsound klicken.


Anschlie├čend ├Âffnet sich der "Sound"-Dialog; nun den Reiter "Aufnahme" w├Ąhlen und mit der rechten Maus auf eine freie Fl├Ąche unter der Liste Mikrofon/Eingang... klicken und "Deaktivierte Ger├Ąte anzeigen" ausw├Ąhlen. Dann ist auch der Stereomix in der Liste zu sehen und kann durch Klick auf "Eigenschaften" konfiguriert werden (evtl. Pegel-Einstellung anpassen).

ESA-Astronaut Alexander Gerst

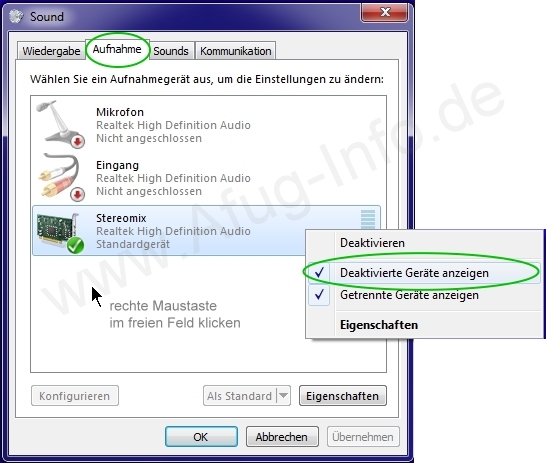

Bild: Rechte Maustaste und "Deaktivierte Ger├Ąte anzeigen" ausw├Ąhlen.

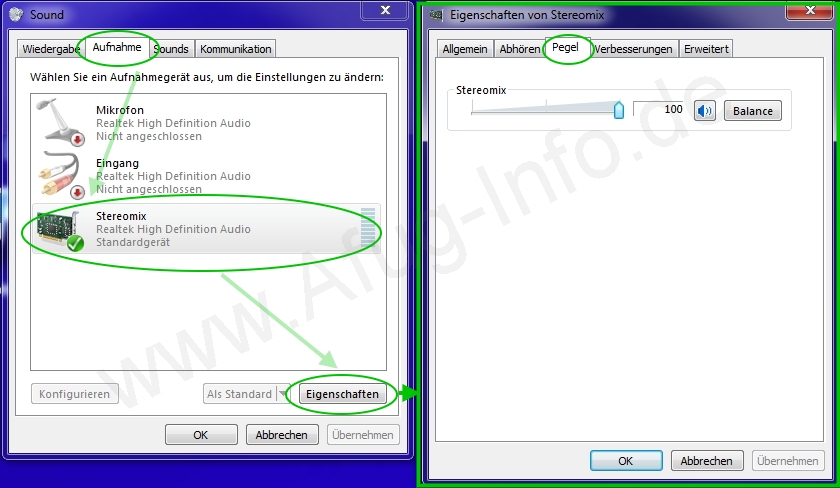

Bild: Stereomix Eigenschaften
Bild: Eigenschaften des Stereomix. Ggfs. Pegel +/- anpassen.


SSTV-Funktionstest mit mp3-Dateien

Ist der Stereomix aktiviert, startet man die SSTV-Software (z.B. MMSSTV) und geht auf Empfang (RX). Als Modus stellt man   AUTO   oder  PD180  ein.

Dann spielt man mit dem PC die heruntergeladene mp3-Audio-Datei (Download auf dieser Seite unten) ab und die SSTV-Software sollte das Bild Zeile f├╝r Zeile aufbauen. Ggfs. die Lautst├Ąrke bzw. Pegel des Stereomix anpassen, sollte der Pegel des abgespielten Signals zu niedrig oder zu hoch sein.

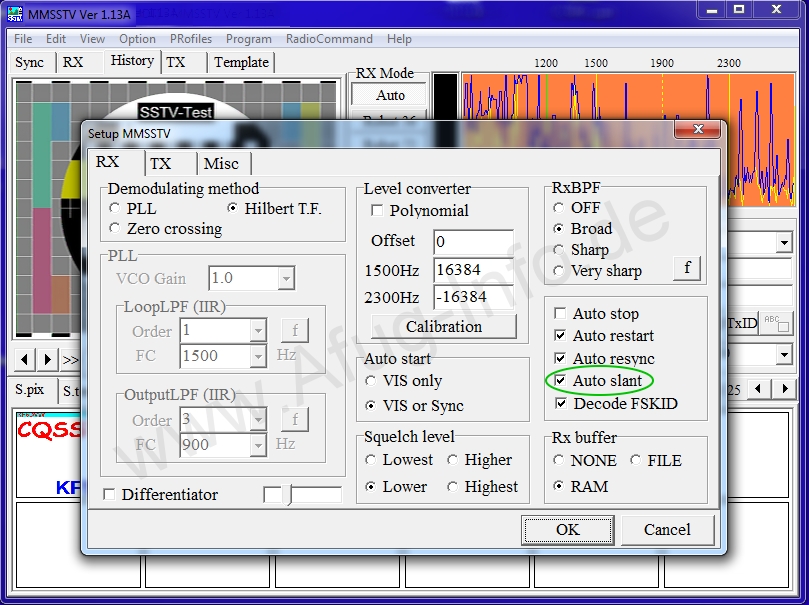

Sollte bei der Freeware MMSSTV das Bild auch nach einigen Sekunden nicht in gerader vertikaler Linie dargestellt werden (so wie hier), dann bitte oben in der Statuszeile den Reiter  "Option"  und dann den Men├╝-Punkt  Setup MMSSTV(O)  anklicken und  Auto Slant  aktivieren.


Bild 1: SSTV-Test


Die Dateien

Bild 1: SSTV-Test
Bild 1: Format 640x496px, SSTV-Modus PD180.


DOWNLOAD Datei 1    mp3-Audio-Datei f├╝r SSTV-Bild 1   (zum Speichern ggfs. rechte Maustaste -> Ziel speichern unter)


Bild 2: SSTV-Test
Bild 2: Format 640x496px, SSTV-Modus PD180.


DOWNLOAD Datei 2    mp3-Audio-Datei f├╝r SSTV-Bild 2   (zum Speichern ggfs. rechte Maustaste -> Ziel speichern unter)


Weitere Downloads

F├╝r weitere Tests sind die SSTV-Bilder von der Internationalen Raumstation (ISS), die vom 29. Juni bis 1. Juli 2018 von der ISS ├╝bertragen wurden, als mp3-Download verf├╝gbar.
